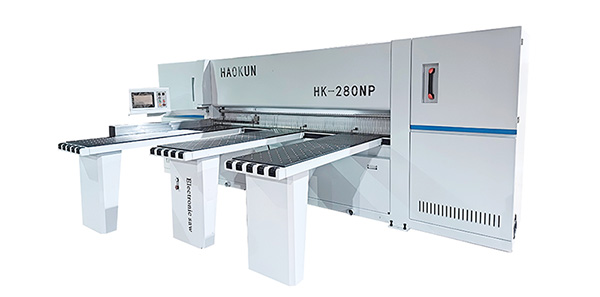

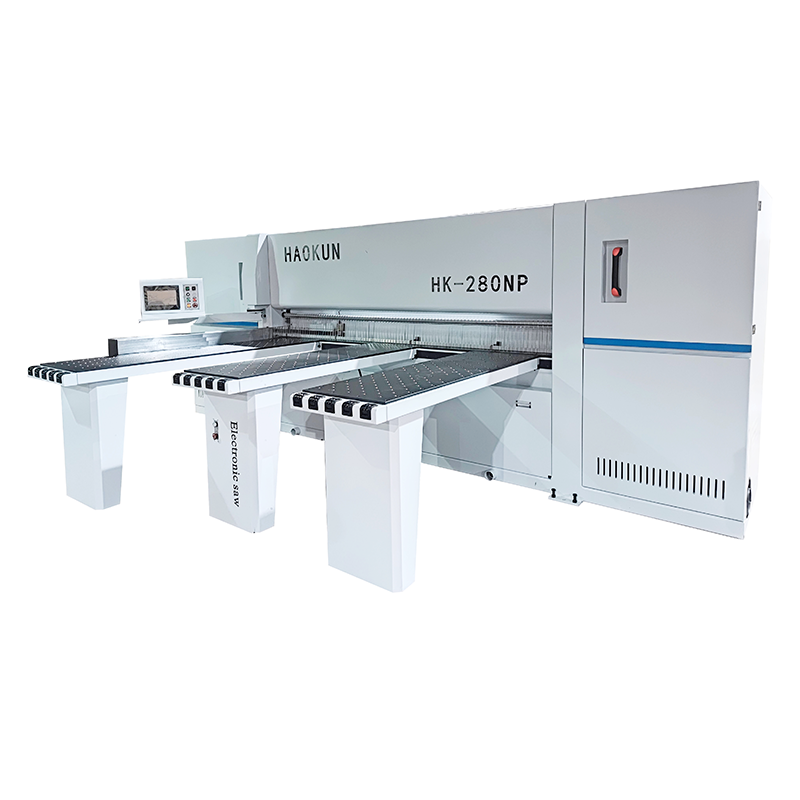

电脑裁板锯HK280NP

电脑裁板锯HK280NP

  • 所属分类:电子裁板锯
  • 浏览次数:
  • 发布日期:2022-11-22 16:53:52
  • 产品概述
  • 视频展示
  • 技术参数


序号

结构名称

具体说明

功能

1

机体结构

台面:台面使用25mm钢板、方管一体焊接。

机体:方管加固形式焊接,零界温度退火。

保证机械的长期锯切精度,还确保机体永不变形,经久耐用。



2

电气结构



气动:锯片升降缸径80*125mm

压力更大,多块板不易滑动。

电机:主锯电机使用广东肇庆知名品牌力佳牌18.5kw,小锯电机2.2kw,锯车牵引电机1.5KW变频调速。


电器:采用台湾永宏PLC编程控制器触摸屏,法国施耐德接触器,合资英威腾伺服电机、变频器,延长了机器的使用寿命。

电气:采用台湾亚德客电子阀控制。

电器稳定,延长了机器的使用寿命

小车运行限位装置:采用了磁力感应器控制

取代了过去杆式行程开关有灰尘而易卡住的现象发生。

气压:本设备的气压在使用过程中要保持0.6-0.8kgf/cm2

压力更大,保证裁切精度

电压:本设备是使用380伏特3相50赫兹。


3

安全结构




保障人员更加安全

进料口采用防压手停机压杆装置,确保人员安全。

4

副台结构

进料口采用气动浮珠台面,可轻松移动工件。

转动工件轻松方便

5

缓冲结构

采用了可调缓冲力度缓冲器。

取代了过去的弹簧缓冲引起的整机颤动和弹簧易变形的现象发生。

6

传动结构

定位导轨和锯片升降导轨装置:使用台湾创银直线精密导轨。

经用耐磨,不易变形,不易藏灰尘而导致卡住锯车

台湾博创齿条牵引传动

拉力更均匀,力量更稳

主锯采用进口三星多沟皮带、小锯三角皮带都使用进口皮带。

台湾进口主锯多沟带比三角带的耐用时间长20倍。

7

锯轴结构

大锯采用φ400*φ80*4.0mm的合金锯片

小锯采用φ180*φ55*3.8/4.8的合金锯片

(可根据客户需要另选)

8

防尘结构

琴键式防尘帘能使工作环境更整洁,锯切精度更高。

整个裁板车间微尘,减少对人的伤害,生产环境更清洁,噪音小。

9

控制结构

按钮箱体可180º旋转

适合不同角度操作,方便使用。


技术参数

主锯功率

15kw   (18.5KW选配)

副锯电机功率

2.2kw

机械手伺服电机

2.0kw

牵引电机功率(齿条传动变频调速)

1.5KW变频器调速

气浮台高压风机

2.2kw

气浮台规格

3个,/3个 ,

Z大锯切宽度(横裁)

/2750mm. /3300mm.

Z大锯切长度(竖裁)

/2600mm./3300mm.

 Z大锯切厚度

100MM

竖裁Z小尺寸

40mm

横裁Z小尺寸

2mm

定位方式

自动

伺服定位精度(精密方形导轨)

0.02mm

锯切精度

±0.2mm

主锯片外径

φ350mm/φ400mm

主锯片内径

φ80mm

主锯转速

4800r/min

副锯片外径

Φ180mm

副锯片内径

Φ55mm

副锯片转速

6100r/min

锯切速度

0-100米/分钟, 变频调速

回程速度

120米/分钟

空气压力

0.6-0.7MPA

吸尘口数量

4

夹料夹钳

/12个 /14个

侧推料

(选配)

电脑优化系统

(选配)

机床外形尺寸

5500x5300x1750mm. /6200x5900x1750mm

总功率

23kw
